Параметри производа
| Ставка | Спецификација |
|---|---|
| Материјал | Сиво гвожђе (АСТМ А48), дуктилно гвожђе (АСТМ А536), угљенични челик (ВЦБ) |
| Опсег величина | 1/2" – 48" |
| Оцена притиска | Разред 150 – Разред 2500 |
| Фаце Стиле | Равно лице, подигнуто лице, прстенасти зглоб |
| Апликација | Нафта и гас, третман воде, хемијска прерада, производња електричне енергије |
| МОК | 5 ком |
опис

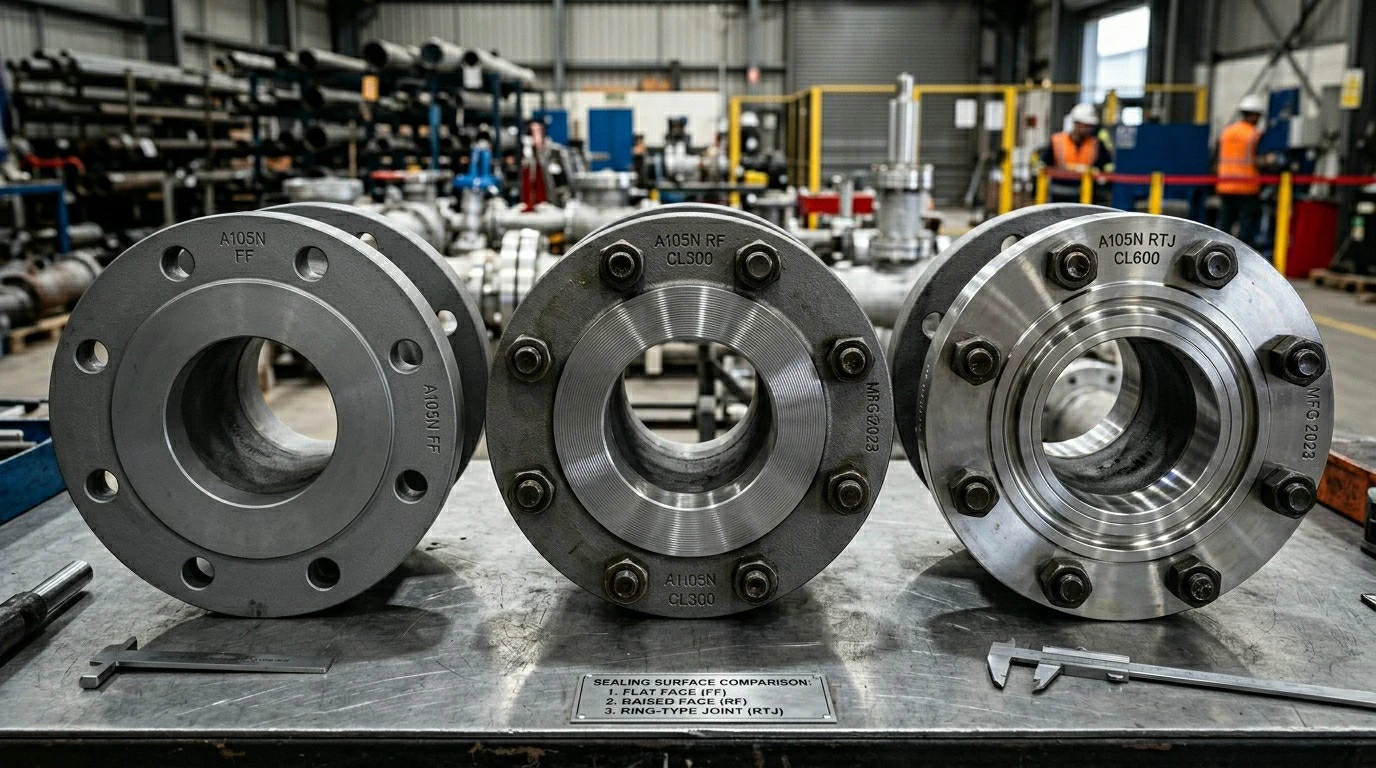

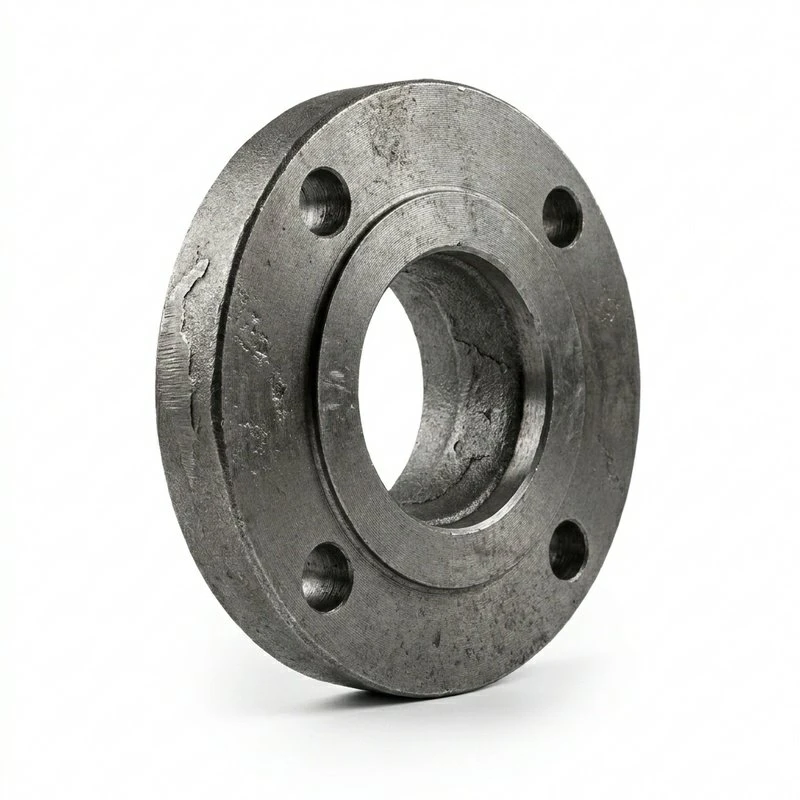

Прирубнице ливених цеви повезују делове цевовода и опрему са спојевима завртњима који се могу склапати и растављати - лице прирубнице обезбеђује површину за заптивање заптивке, а рупе за завртње су у равни са прирубницом за спајање. Процес ливења ефикасно производи сложене геометрије за широк спектар типова прирубница које се користе у индустријским цевоводима. Равне прирубнице: цела површина је заптивна површина - која се користи када је прирубница за спајање такође равна, обично у апликацијама ниског{4}}притиска или са{5}}заптивкама са целом површином. Прирубнице са подигнутим предњим делом: центар лица вири - најчешћи индустријски стил прирубнице. Прстенасти спој (РТЈ): жлеб на чеоној страни прихвата металну прстенасту заптивку за рад под високим-притиском и високом{10}температуром.
Зашто класа прирубнице и оцена притиска морају да одговарају
Прирубница класе 150 је оцењена за своју комбинацију притиска{1}температуре - на собној температури која подноси већи притисак него на повишеној температури. Коришћење прирубнице класе 150 на притиску које дозвољава њена виша{5}оцена температуре је грешка у дизајну. Оцена притиска је функција притиска И температуре, а не само притиска.
ФАК
П1: МОК?
А1: 5 комада за стандардне ливене прирубнице.
П2: Распон величина?
А2: 1/2 инча до 48 инча пречника.
П3: Оцене притиска?
А3: Класа 150 до 2500.
П4: Стилови лица?
А4: Равно лице, подигнуто лице, прстенасти зглоб.
П5: Материјали?
А5: Сиво гвожђе (А48), нодуларно гвожђе (А536), угљенични челик ВЦБ.
П6: Стандарди?
А6: АНСИ Б16.5, Б16.47, АПИ 6А за прирубнице нафтних поља.
У прецизној производњи се не може преговарати{0}}о квалитету. Свака компонента је подвргнута ригорозној инспекцији у свакој фази производње.
- ИСО 9001:2015- Систем управљања квалитетом који покрива дизајн и производњу
- АПИ 6Д / АПИ 600- Усклађеност са пројектовањем и тестирањем за компоненте вентила и прирубнице
- Испитивање хидростатичког притиска- Сваки притисак тела вентила-тестиран на 1,5× номинални притисак
- МПИ / ЛПИ- Инспекција пенетрантима магнетних честица и течности за интегритет шава
- ЦЕ / АТЕКС- Доступна усклађеност са директивом о опреми под притиском за тржиште ЕУ
- Пасивација / електрополирање- АСТМ А967 процедуре за отпорност на корозију
- Сљедивост материјала- Праћење топлотног броја од сировог материјала до готовог дела
Од сировина до готовог производа, сваки корак је контролисан и документован:
- Паттерн Макинг- Израда дрвених или металних дезена за ливење у песак/центрифугално/инвестиционо ливење
- Моулдинг- Подешавање ливења у песак, калупа, центрифугалног или изгубљеног-воска
- Топљење и изливање- Контролисано топљење у пећи са праћењем хемије и температуре
- Стврдњавање и истресање- Контролисано хлађење са успоном/уклањањем и истресањем језгра
- Термичка обрада- Третман жарењем, нормализацијом или раствором према спецификацији
- Машинска обрада- ЦНЦ обрада, бушење и урезивање до крајњих димензија
- Површинска обрада- Брушење, заваривање или премазивање по потреби
- Инспекција и тестирање- Димензиона, визуелна, хидростатичка или НДТ инспекција
- Чишћење и паковање- Уклањање песка, одмашћивање, спречавање рђе и паковање
