Параметри производа
| Ставка | Спецификација |
|---|---|
| Материјал | Алуминијум (А356-Т6, 6061-Т6, 319-Т6) |
| Мануфацтуринг | ливење под притиском, ливење у песак, ЦНЦ обрада |
| Апликација | Аутомобилски мењачи, индустријски мењачи, преносне кутије |
| Површина | Као-изливени, машински обрађени, обложени прахом |
| МОК | 10 ком |
опис

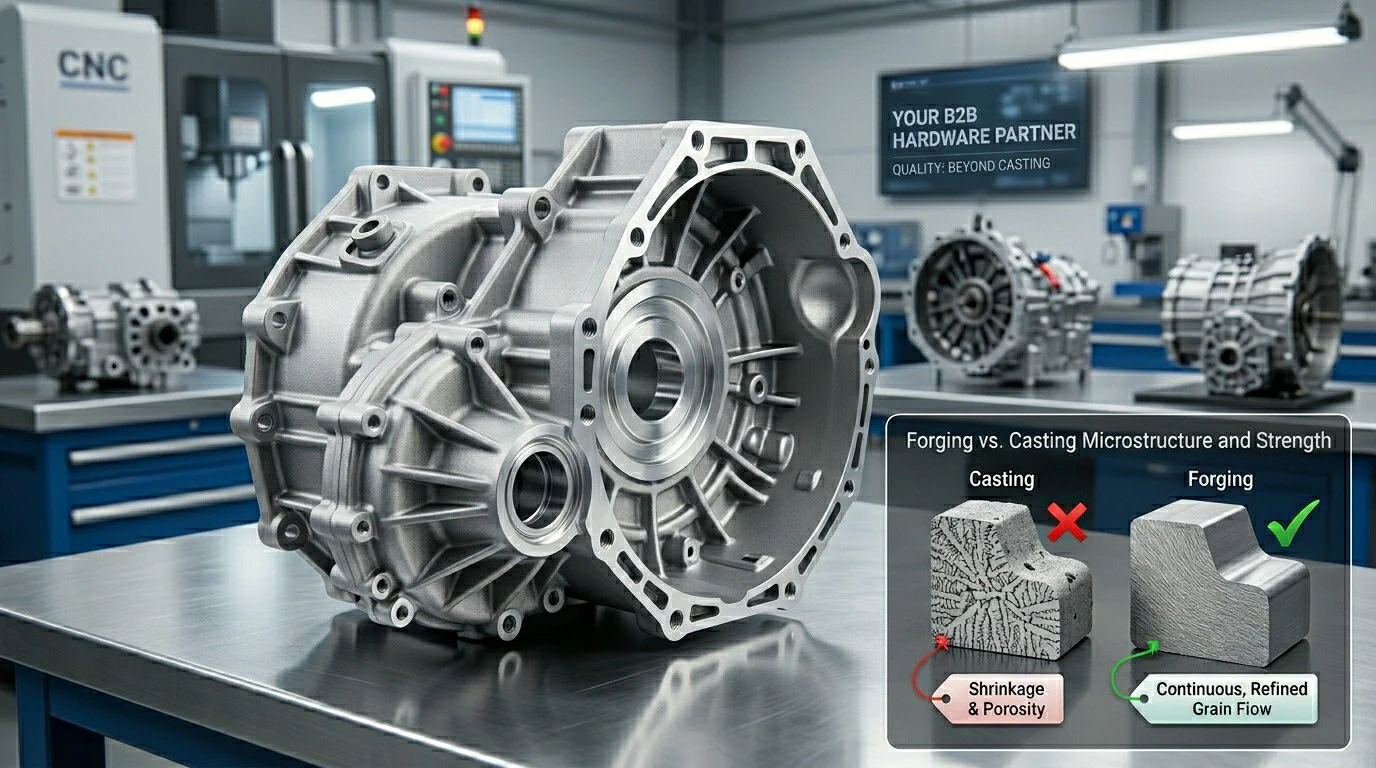

Алуминијумска кућишта мењача садрже зупчанике, вратила и лежајеве који преносе снагу у погонским склоповима - кућиште мора бити довољно круто да одржи поравнање мреже зупчаника под оптерећењем, обезбеди прецизне отворе за лежајеве и укључује пролазе за мазиво. Алуминијумова топлотна проводљивост помаже у расипању топлоте од трења зупчаника и лежајева. Ливење под притиском даје глатке површине и добру тачност димензија у великим количинама, али су трошкови алата високи. Ливење у песак обрађује мање запремине и веће делове. Многа кућишта трансмисије су у почетку ливена, а затим опсежно ЦНЦ машински обрађена да би се постигла прецизна отвора лежајева и центара осовине зупчаника.
Зашто кућишта за пренос захтевају опсежну машинску обраду
Као-ливена површина кућишта није довољно прецизна по димензијама за отворе лежаја и центре зупчаника. Кућишта преносника се машински обрађују на ЦНЦ обрадним центрима који упућују на линију одвајања ливења - на површине које су биле наспрам лица калупа током ливења. Сви проврти за лежајеве, центри осовине зупчаника и монтажне површине су обрађени у односу на ту референцу.
ФАК
П1: МОК?
А1: 10 комада за алуминијумска кућишта преноса.
П2: Материјали?
А2: А356-Т6 (ливање под притиском), 6061-Т6 (екструдирано/обрађено), 319-Т6 (ливање у песак).
П3: Методе производње?
А3: ливење под притиском (велика запремина), ливење у песак (велики делови), ЦНЦ из плоче / екструзије.
П4: Завршна обрада површине?
А4: Као-унутрашње ливене, машински обрађене лежајне и монтажне површине, споља обложене прахом.
П5: Прилагођене конфигурације?
А5: Да. Прилагођене величине вратила, конфигурације лежајева, локације портова.
П6: Доступно тестирање?
А6: Верификација димензија, испитивање под притиском уљних пролаза.
У прецизној производњи се не може преговарати{0}}о квалитету. Свака компонента је подвргнута ригорозној инспекцији у свакој фази производње.
- ИАТФ 16949- Систем управљања квалитетом у аутомобилској индустрији за безбедносне{1}}критичне компоненте
- ППАП / ППФ- Документација процеса одобрења производног дела доступна је на захтев
- АИАГ Цоре Тоолс- АПКП, ФМЕА, СПЦ и МСА документација на захтев
- Сљедивост материјала- Извештаји о испитивању млина, записи о термичкој обради и сертификати о усаглашености за сваку серију
Од сировина до готовог производа, сваки корак је контролисан и документован:
- Паттерн Макинг- Израда дрвених или металних дезена за ливење у песак/центрифугално/инвестиционо ливење
- Моулдинг- Подешавање ливења у песак, калупа, центрифугалног или изгубљеног-воска
- Топљење и изливање- Контролисано топљење у пећи са праћењем хемије и температуре
- Стврдњавање и истресање- Контролисано хлађење са успоном/уклањањем и истресањем језгра
- Термичка обрада- Третман жарењем, нормализацијом или раствором према спецификацији
- Машинска обрада- ЦНЦ обрада, бушење и урезивање до крајњих димензија
- Површинска обрада- Брушење, заваривање или премазивање по потреби
- Инспекција и тестирање- Димензиона, визуелна, хидростатичка или НДТ инспекција
- Чишћење и паковање- Уклањање песка, одмашћивање, спречавање рђе и паковање
