Параметри производа
| Ставка | Спецификација |
|---|---|
| Материјал | Угљенични челик (1020, 1045), легирани челик (4130, 4140) |
| Мануфацтуринг | Ваљање прстенова, отварање{0}}ковања |
| Опсег величина | 50 мм – 500 мм ОД |
| Апликација | Прирубнице, лежајеви, прстенасти зупчаници, структурни прстенови |
| Термичка обрада | Жарено, нормализовано |
| МОК | 5 ком |
опис

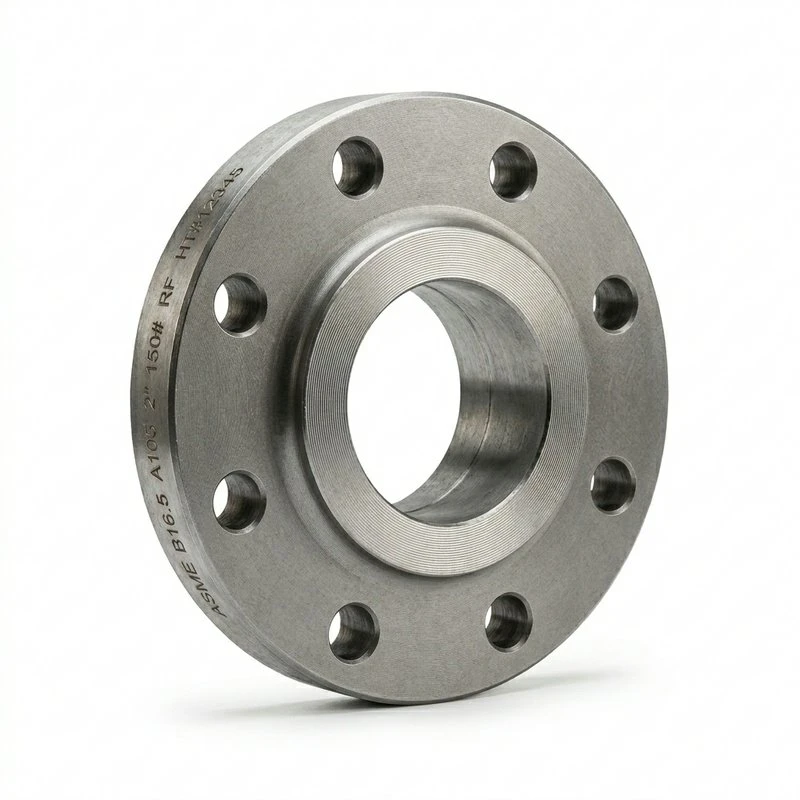

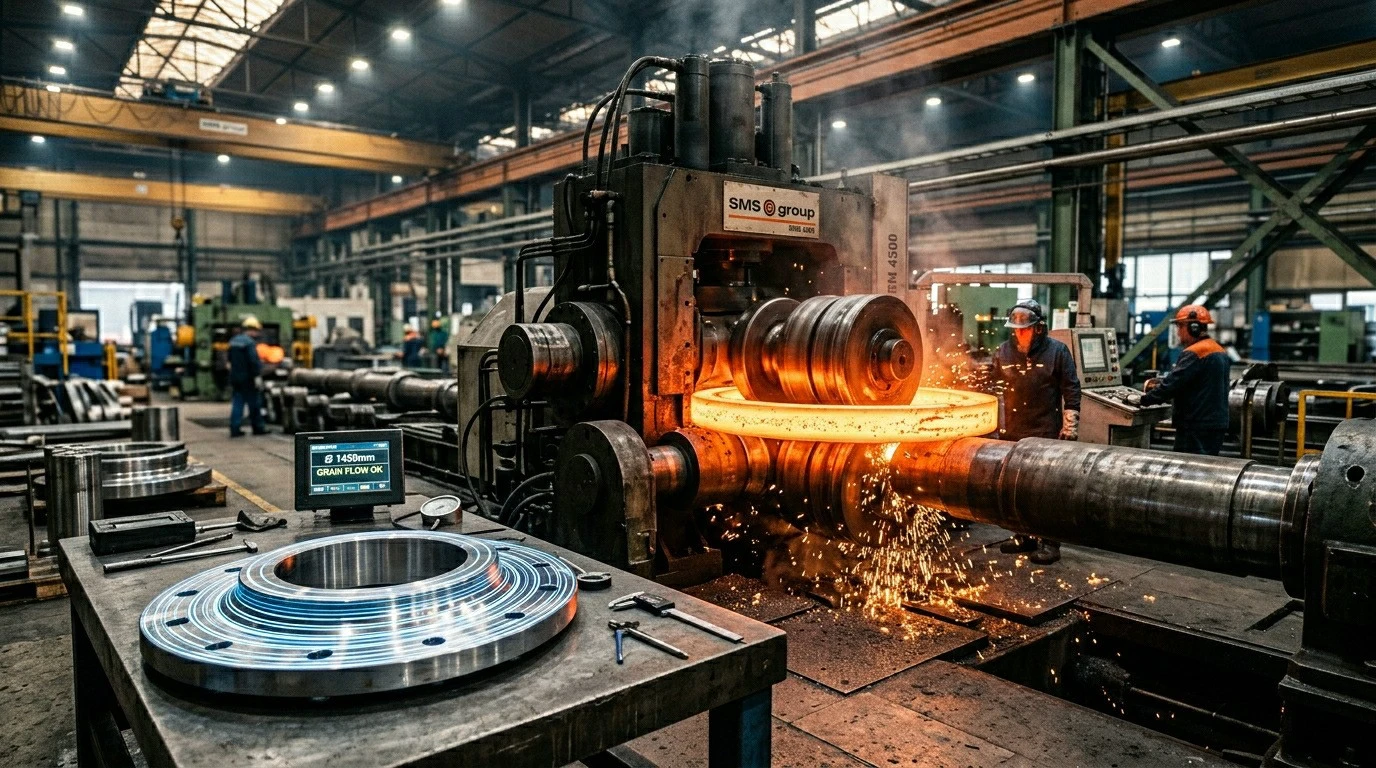

Коване прстенасте прирубнице су отковке у облику прстена-у којима ток зрна прати обим прстена - стварајући јаче прстенове од оних исечених од плоча или шипки. Процес ваљања прстена почиње са пробушеном цилиндричном гредицом која се ваља у прстен са контролисаном дебљином зида и пречником. Проток зрна у ваљаном прстену је ободни, што одговара дистрибуцији напона у већини примена прстена. Прстенасте прирубнице имају сталну дебљину зида, добру завршну обраду површине и механичка својства која превазилазе плочу или шипку за апликације у облику прстена{5}}.

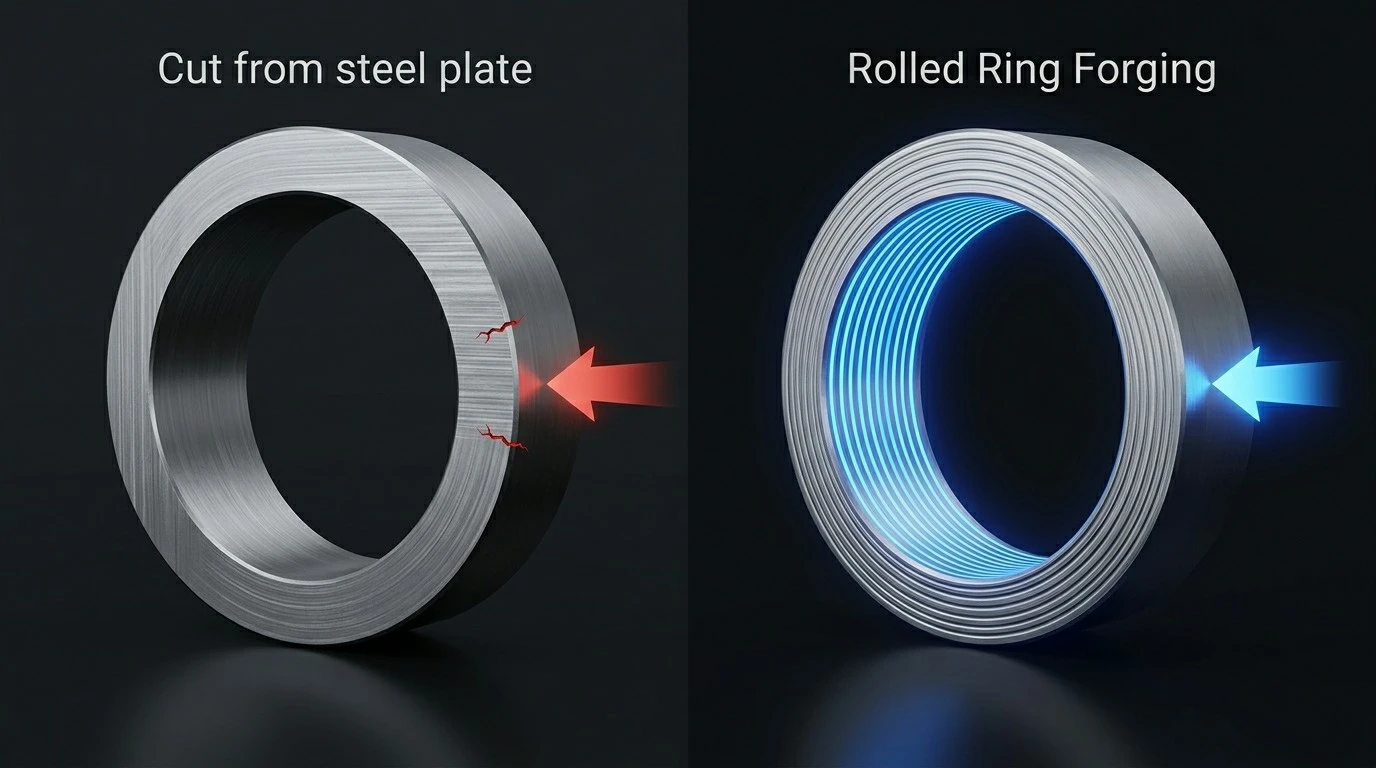

Роллед Ринг вс. Цут-Фром-Плате
Одсецање прстена са плоче значи да зрно иде паралелно са површином плоче, а не око обима. Под напрезањем обруча - напон који покушава да расцепи прстен попут обруча - ова оријентација је слаба. Ковање ваљаним прстеном оријентише зрно око обима, у складу са смером напрезања. За посуде под притиском, велике лежајеве и структурне прстенове, ковање ваљаних прстенова вреди додатних трошкова.
ФАК
П1: МОК?
А1: 5 комада за отковке прстенова.
П2: Распон величина?
А2: спољни пречник од 50 мм до 500 мм.
П3: Начин производње?
А3: Прстенасто ваљање производи конзистентну дебљину зида и добар проток зрна у ободном правцу.
П4: Материјали?
А4: 1020, 1045 угљенични челик. 4130, 4140 легирани челик.
П5: Термичка обрада?
А5: жарено или нормализовано снабдевање. Завршна топлотна обрада након машинске обраде.
П6: Примене изван прирубница цеви?
А6: Да. Обуци лежаја, зупчаници, структурни прстенови, компоненте машина.
У прецизној производњи се не може преговарати{0}}о квалитету. Свака компонента је подвргнута ригорозној инспекцији у свакој фази производње.
- ИСО 9001:2015- Систем управљања квалитетом који покрива дизајн и производњу
- АПИ 6Д / АПИ 600- Усклађеност са пројектовањем и тестирањем за компоненте вентила и прирубнице
- Испитивање хидростатичког притиска- Сваки притисак тела вентила-тестиран на 1,5× номинални притисак
- МПИ / ЛПИ- Инспекција пенетрантима магнетних честица и течности за интегритет шава
- ЦЕ / АТЕКС- Доступна усклађеност са директивом о опреми под притиском за тржиште ЕУ
- Пасивација / електрополирање- АСТМ А967 процедуре за отпорност на корозију
- Сљедивост материјала- Праћење топлотног броја од сировог материјала до готовог дела
Од сировина до готовог производа, сваки корак је контролисан и документован:
- Биллет Хеатинг- Прецизно загревање до температуре ковања уз праћење температуре
- Ковање- Затворена-матрица, отворена-матрица или прстен који се котрља до скоро-мрежног облика
- Подрезивање / пирсинг- Операције уклањања и бушења
- Термичка обрада- Путем-очвршћавања,-очвршћавања или старења-очвршћавања по потреби
- Завршна обрада- ЦНЦ обрада, брушење или супер-завршна обрада до коначних димензија
- Површинска обрада- Елоксирање, облагање или бризгање према спецификацији
- Инспекција и тестирање- Провера димензија, испитивање тврдоће, контрола површине
- Чишћење и паковање- Одмашћивање, спречавање рђе и заштитна амбалажа
