Параметри производа

Ставка	Спецификација
Материјал	Угљенични челик (1045, 4150), легирани челик (4340)
Метод ковања	Затворено-Умри, отвори-Умри
Апликација	Зупчаници, зупчаници, компоненте за пренос снаге
Термичка обрада	Жарено, нормализовано, К&Т
МОК	10 ком

опис

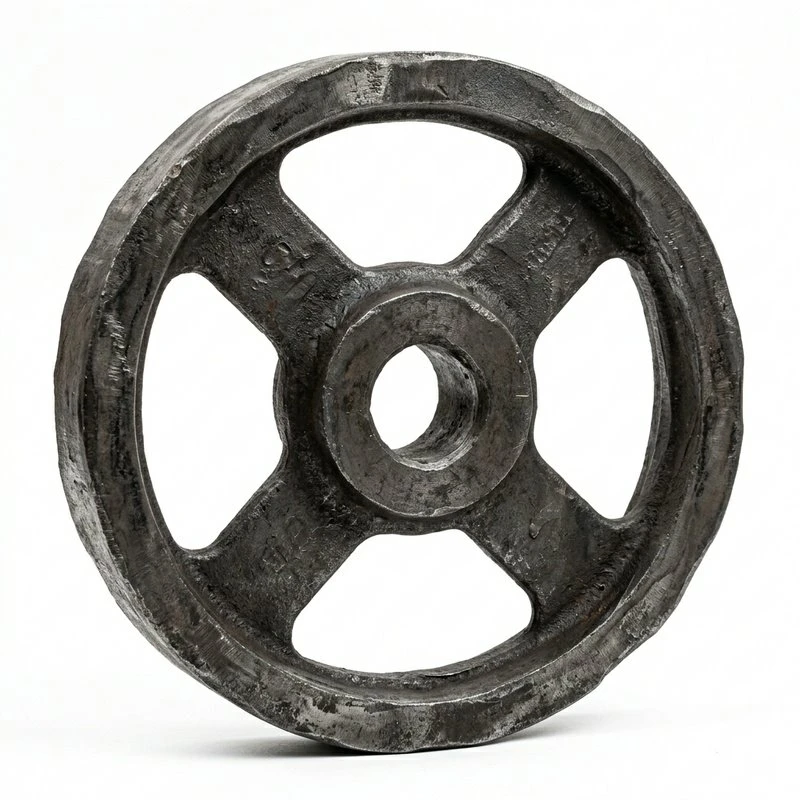

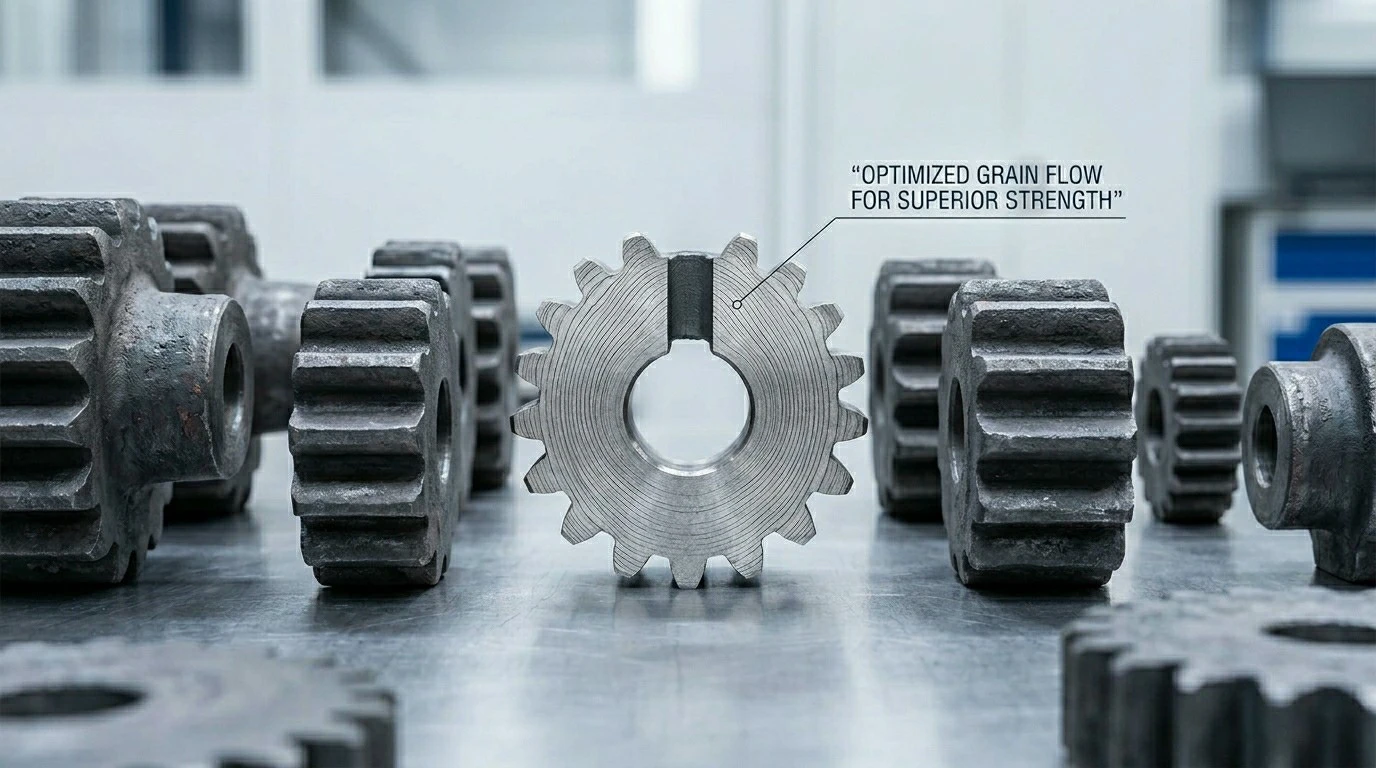

Ковани зупчаници почињу што ближе-обликованим-оковима који су накнадно машински обрађени до коначне геометрије зуба зупчаника - процес ковања производи повољан проток зрна око облика зуба, бољу густину материјала од ливења и механичка својства којима ливење не може да одговара. За тешке-зупчанике и-пренос снаге високог оптерећења, коване завршне јединице су стандардна полазна тачка. Геометрија зуба није кована - већ је машински обрађена од кованог зареза помоћу алата за сечење зупчаника. Али својства материјала ковања, са протоком зрна усклађеним са профилом зубаца, дају готовом зупчанику супериорну отпорност на замор у поређењу са зупчаницима исеченим из шипке.

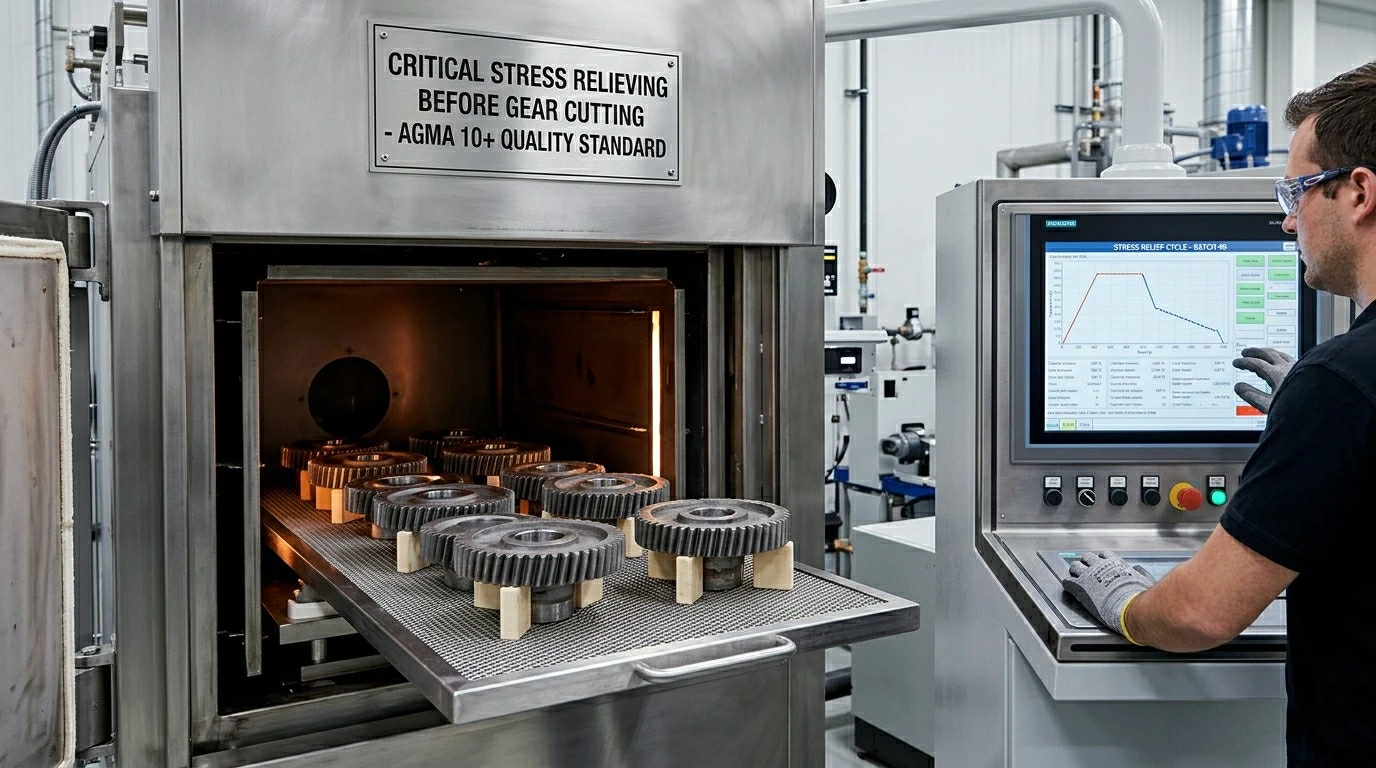

Зашто ослобађање од стреса пре сечења зупчаника

Ковање има заостала напона услед компресије и деформације процеса ковања. Ако обрадите зупце зупчаника и затим термички обрадите да бисте очврснули зупце, та заостала напрезања се редистрибуирају током загревања и хлађења - узрокујући изобличење зупчаника. Ослобађање од напрезања пре сечења зуба омогућава да се бланк стабилизује пре обраде, тако да накнадна топлотна обрада изазива мање изобличења. За АГМА квалитет 10 и више, ублажавање стреса је стандардна пракса.

ФАК

П1: МОК?

А1: 10 комада за стандардне количине ковања.

П2: Материјали?

А2: 1045, 4150 угљенични челик. 4340 легирани челик за апликације са великим оптерећењем.

П3: Метода ковања?

А3: Затворена-матрица за велике количине, отворена-матрица за мање количине и веће празне комаде.

П4: Термичка обрада?

А4: Нормализовано или К&Т испоручено пре сечења зупчаника. Случај-очвршћавање или индукционо очвршћавање за зубе.

П5: Прилагођене конфигурације?

А5: Да. Прилагођени број зуба, величине модула, конфигурације главчине и проврта.

П6: Ослобађање од стреса?

А6: Препоручује се за прецизне зупчанике пре сечења зубаца како би се минимизирала изобличења током очвршћавања.

У прецизној производњи се не може преговарати{0}}о квалитету. Свака компонента је подвргнута ригорозној инспекцији у свакој фази производње.

ИСО 9001:2015- Сертификовани систем управљања квалитетом који покрива пројектовање, машинску обраду и инспекцију
ЦММ инспекција- Мерење координата за сложене геометрије и уске толеранције
Мерење храпавости површине- Ра, Рз и Рт графикон са сваким извештајем о инспекцији
Пасивација / електрополирање- АСТМ А967 процедуре за отпорност на корозију
Сљедивост материјала- Праћење топлотног броја од сировог материјала до готовог дела
Инспекција првог артикла (ФАИ)- Извештај са пуним димензијама је укључен уз сваку нову поруџбину

Од сировина до готовог производа, сваки корак је контролисан и документован:

Паттерн Макинг- Израда дрвених или металних дезена за ливење у песак/центрифугално/инвестиционо ливење
Моулдинг- Подешавање ливења у песак, калупа, центрифугалног или изгубљеног-воска
Топљење и изливање- Контролисано топљење у пећи са праћењем хемије и температуре
Стврдњавање и истресање- Контролисано хлађење са успоном/уклањањем и истресањем језгра
Термичка обрада- Третман жарењем, нормализацијом или раствором према спецификацији
Машинска обрада- ЦНЦ обрада, бушење и урезивање до крајњих димензија
Површинска обрада- Брушење, заваривање или премазивање по потреби
Инспекција и тестирање- Димензиона, визуелна, хидростатичка или НДТ инспекција
Чишћење и паковање- Уклањање песка, одмашћивање, спречавање рђе и паковање
