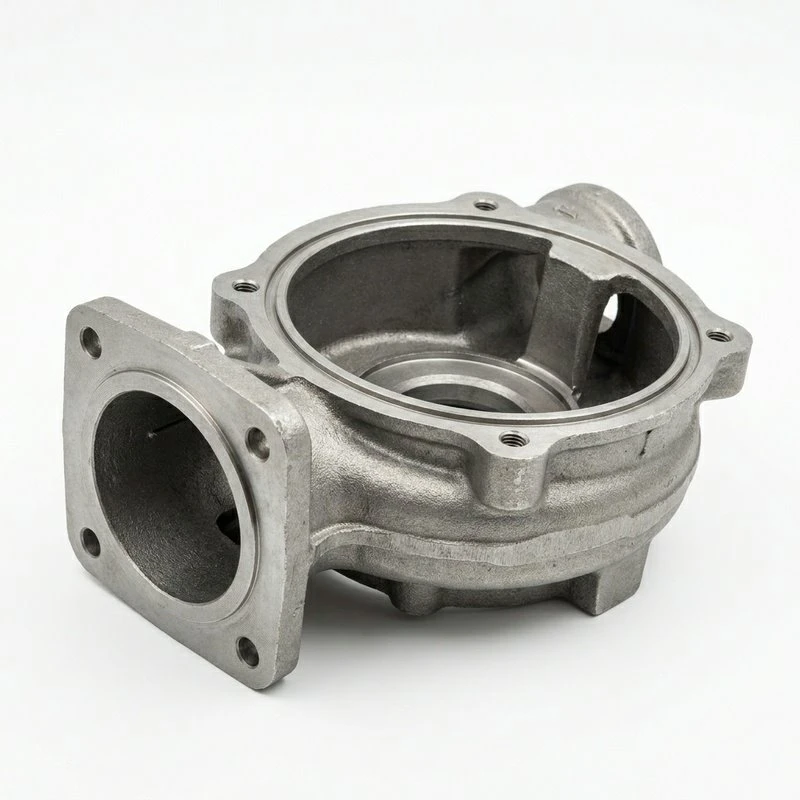

Параметри производа

Ставка	Спецификација
Материјал	Нодуларно гвожђе (АСТМ А536 65-45-12, 80-55-06)
Цастинг Метход	Пешчано ливење, калуп за шкољке, центрифугални
Опсег величина	1" – 24"
Оцена притиска	Разред 150 – Разред 600
Апликација	Кугласти вентили, засуни, куглични вентили, неповратни вентили
МОК	5 ком

опис

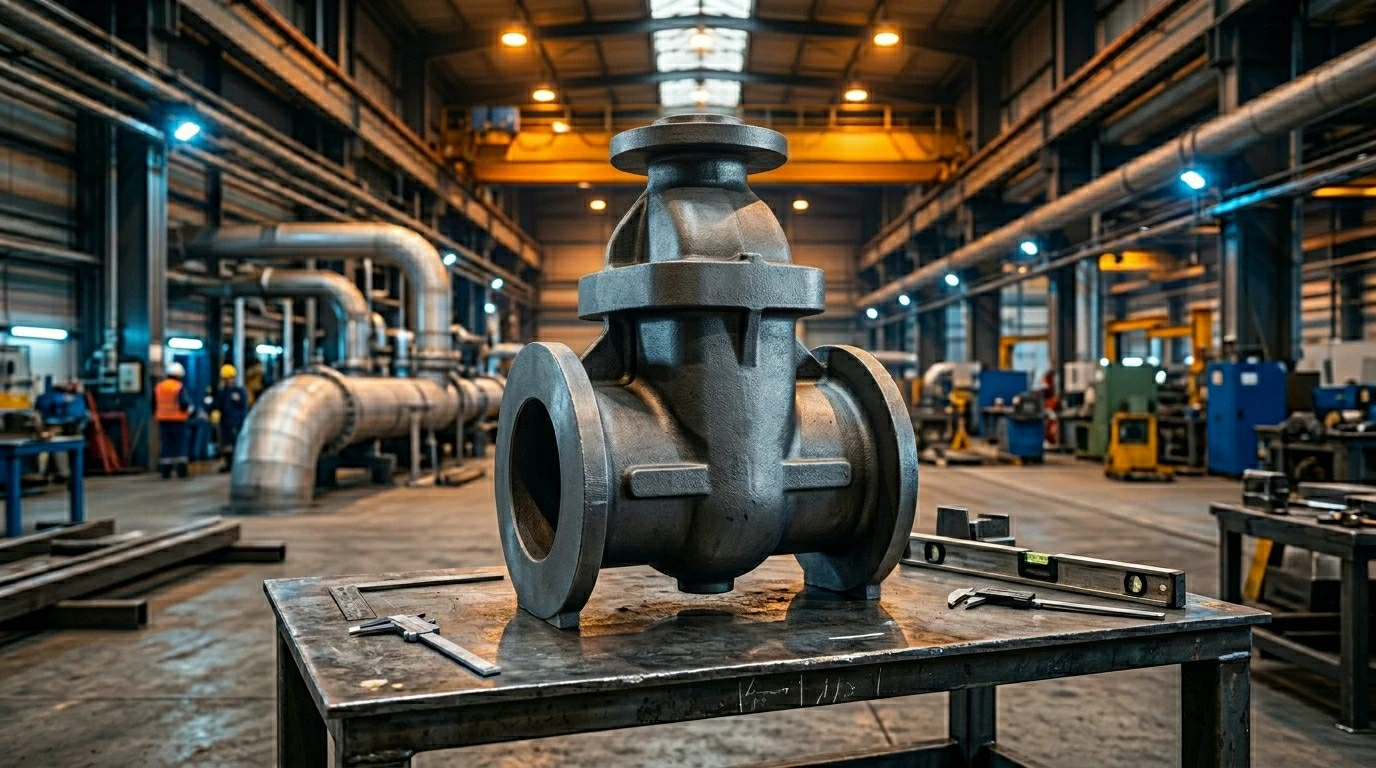

Тела вентила од нодуларног гвожђа држе притисак и директан проток у системима цевовода - тело вентила је граница притиска која одваја течност изнутра од спољашње средине. Нодуларно гвожђе има снагу челика уз делић цене, што га чини стандардним материјалом за већину индустријских тела вентила. Нодуларна графитна структура нодуларног гвожђа даје му жилавост са којом сиво гвожђе не може да одговара - деформисаће се пре него што се ломи, што је понашање које желите у компоненти која садржи притисак-. Ово чини дуктилно гвожђе подразумеваним избором за вентиле за нафту и гас, дистрибуцију воде и процесне цеви.

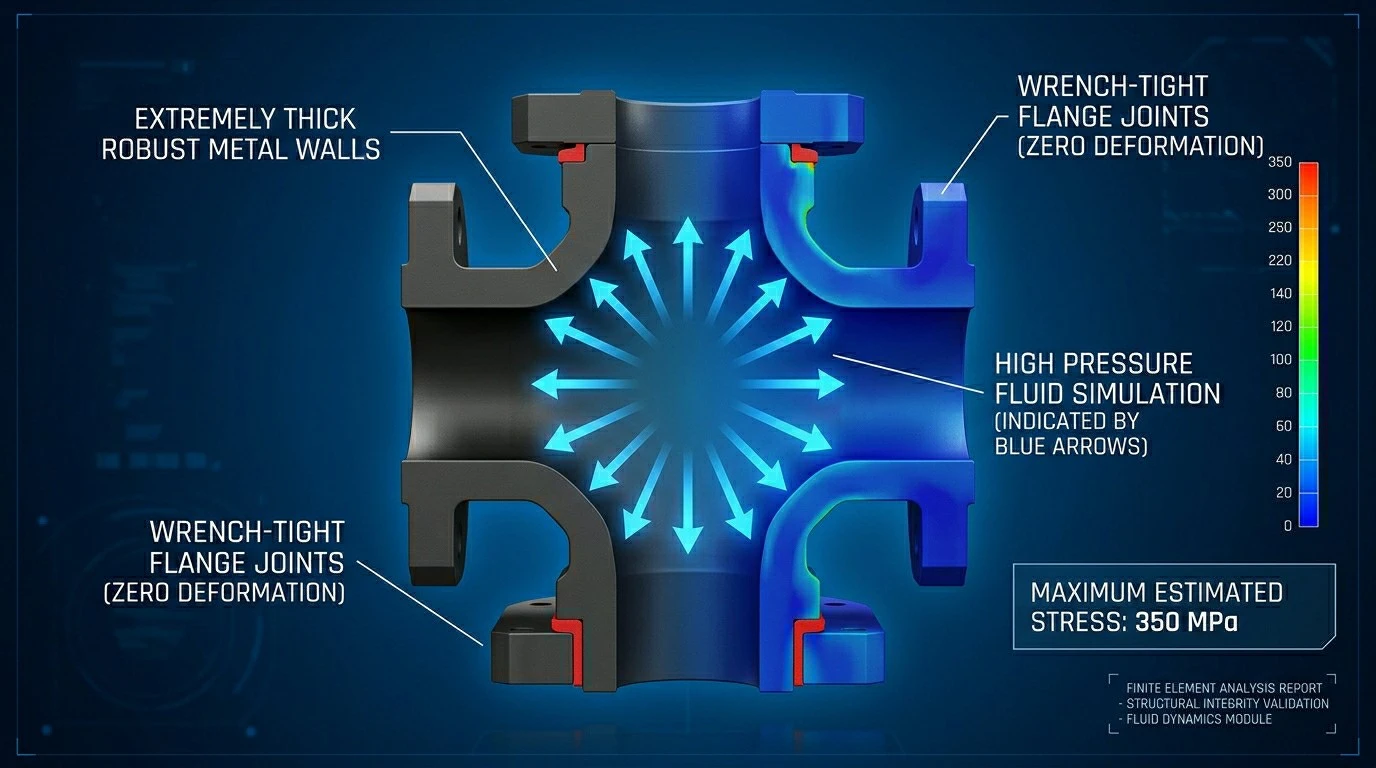

Зашто је дебљина зида важна за границу притиска

Дебљина зида тела вентила се не односи само на снагу - већ и на крутост. Тело вентила са танким-зидима се деформише под притиском, што мења оптерећење вретена и утиче на поузданост седишта вентила. Прирубнички прикључци се такође деформишу ако је тело превише танко, што доводи до губитка компресије заптивке и цурења. Дизајн за крутост као и снагу.

ФАК

П1: МОК?

А1: 5 комада за стандардне одливе тела вентила.

П2: Материјали?

А2: АСТМ А536 65-45-12 (стандард), 80-55-06 за веће оцене притиска.

П3: Оцене притиска?

А3: Класа 150 до 600 у зависности од величине и квалитета материјала.

П4: Методе ливења?

А4: ливење у песак (стандардно), калуп за шкољке (боља контрола димензија), центрифугални (највећа густина).

П5: Доступно тестирање?

А5: Стандард за хидростатичко испитивање. Доступан МПИ и инспекција димензија.

П6: Прилагођене конфигурације?

А6: Да. Прилагођене конфигурације портова, стандарди прирубница (АНСИ, ДИН) и поклопци.

У прецизној производњи се не може преговарати{0}}о квалитету. Свака компонента је подвргнута ригорозној инспекцији у свакој фази производње.

ИСО 9001:2015- Систем управљања квалитетом који покрива дизајн и производњу
АПИ 6Д / АПИ 600- Усклађеност са пројектовањем и тестирањем за компоненте вентила и прирубнице
Испитивање хидростатичког притиска- Сваки притисак тела вентила-тестиран на 1,5× номинални притисак
МПИ / ЛПИ- Инспекција пенетрантима магнетних честица и течности за интегритет шава
ЦЕ / АТЕКС- Доступна усклађеност са директивом о опреми под притиском за тржиште ЕУ
Пасивација / електрополирање- АСТМ А967 процедуре за отпорност на корозију
Сљедивост материјала- Праћење топлотног броја од сировог материјала до готовог дела

Од сировина до готовог производа, сваки корак је контролисан и документован:

Паттерн Макинг- Израда дрвених или металних дезена за ливење у песак/центрифугално/инвестиционо ливење
Моулдинг- Подешавање ливења у песак, калупа, центрифугалног или изгубљеног-воска
Топљење и изливање- Контролисано топљење у пећи са праћењем хемије и температуре
Стврдњавање и истресање- Контролисано хлађење са успоном/уклањањем и истресањем језгра
Топлотна обрада- Третман жарењем, нормализацијом или раствором према спецификацији
Машинска обрада- ЦНЦ обрада, бушење и урезивање до крајњих димензија
Површинска обрада- Брушење, заваривање или премазивање по потреби
Инспекција и тестирање- Димензиона, визуелна, хидростатичка или НДТ инспекција
Чишћење и паковање- Уклањање песка, одмашћивање, спречавање рђе и паковање
