Параметри производа
| Ставка | Спецификација |
|---|---|
| Материјал | Сиво гвожђе (АСТМ А48 класа 30, 35, 40), дуктилно гвожђе (АСТМ А536 65-45-12) |
| Цастинг Метход | Пешчано ливење, калуп за шкољке, центрифугални |
| Опсег величина | 50 мм – 600 мм |
| Апликација | Пумпе за воду, хемијске пумпе, вакуум пумпе |
| Топлотна обрада | Запечен, ослобођен стреса |
| МОК | 5 ком |
опис

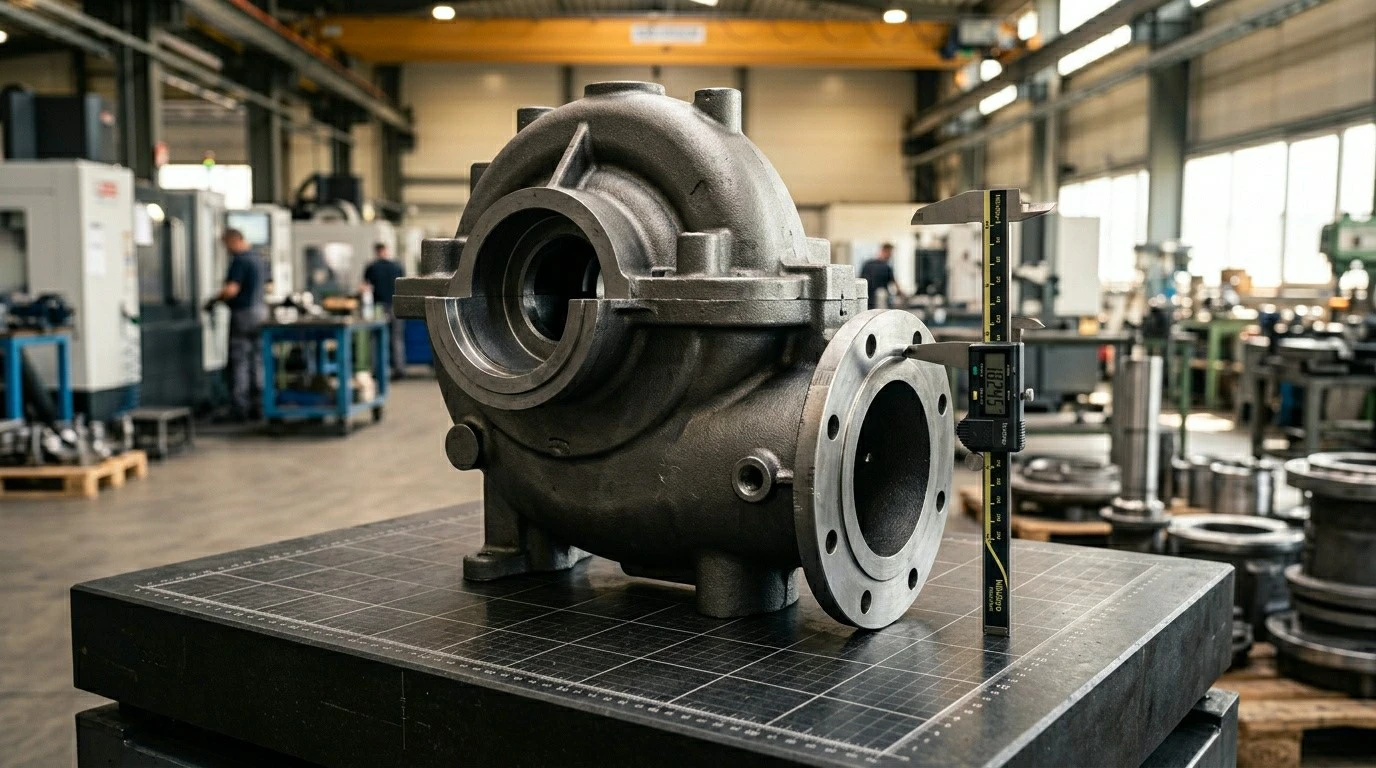

Кућишта пумпи од ливеног гвожђа садрже пут течности и границу притиска у пумпама - кућиште мора да држи притисак течности без цурења, да се одупре ерозији протока велике брзине-и одржава стабилност димензија кроз термичке циклусе. Сиво гвожђе се носи са већином апликација за воду и благе хемијске пумпе. Нодуларно гвожђе има веће оцене притиска и захтевније окружење. Ливење у песак је најфлексибилнији метод за кућишта пумпи - добар за мале до средње запремине са сложеном геометријом. Ливење у калупе даје бољу завршну обраду површине и тачност димензија за апликације са вишим{7}}притисцима. Центрифугално ливење чини најгушће и најзвучније ливење са минималним унутрашњим шупљинама - важним за-кућишта пумпи високог притиска.

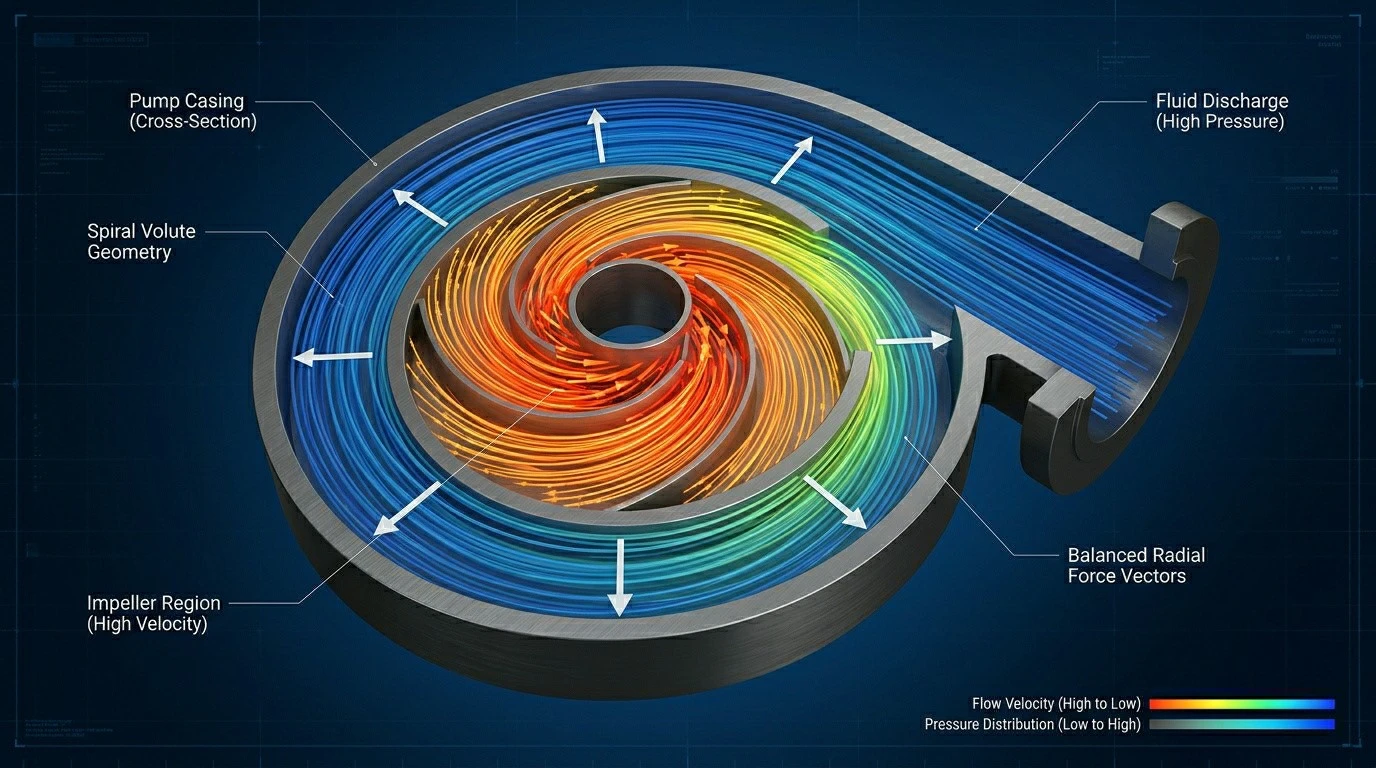

Зашто је Волутна геометрија важна
Завојни - одељак у облику спирале-који сакупља проток из радног кола - претвара брзину у притисак. Лоше дизајнирана спирала узрокује неравномерну расподелу притиска, што ствара неуравнотежена радијална оптерећења на осовини. Та оптерећења савијају осовину, која брже троши лежајеве. Геометрија кућишта није само да садржи течност -, већ одређује колико ефикасно пумпа ради и колико дуго лежајеви трају.
ФАК
П1: МОК?
А1: 5 комада за кућишта пумпе ливене у песак.
П2: Материјали?
А2: Сиво гвожђе АСТМ А48 класа 30/35/40, нодуларно гвожђе АСТМ А536 65-45-12.
П3: Методе ливења?
А3: ливење у песак (стандардно), калуп за шкољке (боља површина), центрифугални (највећа густина).
П4: Оцена притиска?
А4: Сиво гвожђе издржава до 200 пси. Нодуларно гвожђе држи до 500+ пси.
П5: Прилагођене конфигурације?
А5: Да. Прилагођена спирална геометрија, конфигурације прирубница и локације портова.
П6: Доступно тестирање?
А6: Стандард за испитивање хидростатичког притиска. МПИ и Кс{2}}доступни за критичне апликације.
У прецизној производњи се не може преговарати{0}}о квалитету. Свака компонента је подвргнута ригорозној инспекцији у свакој фази производње.
- ИСО 9001:2015- Систем управљања квалитетом који покрива дизајн и производњу
- АПИ 6Д / АПИ 600- Усклађеност са пројектовањем и тестирањем за компоненте вентила и прирубнице
- Испитивање хидростатичког притиска- Сваки притисак тела вентила-тестиран на 1,5× номинални притисак
- МПИ / ЛПИ- Инспекција пенетрантима магнетних честица и течности за интегритет шава
- ЦЕ / АТЕКС- Доступна усклађеност са директивом о опреми под притиском за тржиште ЕУ
- Пасивација / електрополирање- АСТМ А967 процедуре за отпорност на корозију
- Сљедивост материјала- Праћење топлотног броја од сировог материјала до готовог дела
Од сировина до готовог производа, сваки корак је контролисан и документован:
- Паттерн Макинг- Израда дрвених или металних дезена за ливење у песак/центрифугално/инвестиционо ливење
- Моулдинг- Подешавање ливења у песак, калупа, центрифугалног или изгубљеног-воска
- Топљење и изливање- Контролисано топљење у пећи са праћењем хемије и температуре
- Стврдњавање и истресање- Контролисано хлађење са успоном/уклањањем и истресањем језгра
- Топлотна обрада- Третман жарењем, нормализацијом или раствором према спецификацији
- Машинска обрада- ЦНЦ обрада, бушење и урезивање до крајњих димензија
- Површинска обрада- Брушење, заваривање или премазивање по потреби
- Инспекција и тестирање- Димензиона, визуелна, хидростатичка или НДТ инспекција
- Чишћење и паковање- Уклањање песка, одмашћивање, спречавање рђе и паковање
