Параметри производа
| Ставка | Спецификација |
|---|---|
| Материјал | 1045 угљенични челик, 5140, 4340 легирани челик |
| Метод ковања | Затворена{0}}Муза, прецизно ковање |
| Апликација | Аутомобилска, индустријска, енергетска опрема |
| Термичка обрада | Нормализовано, К&Т, Цасе{0}}Учвршћено |
| МОК | 10 ком |
опис

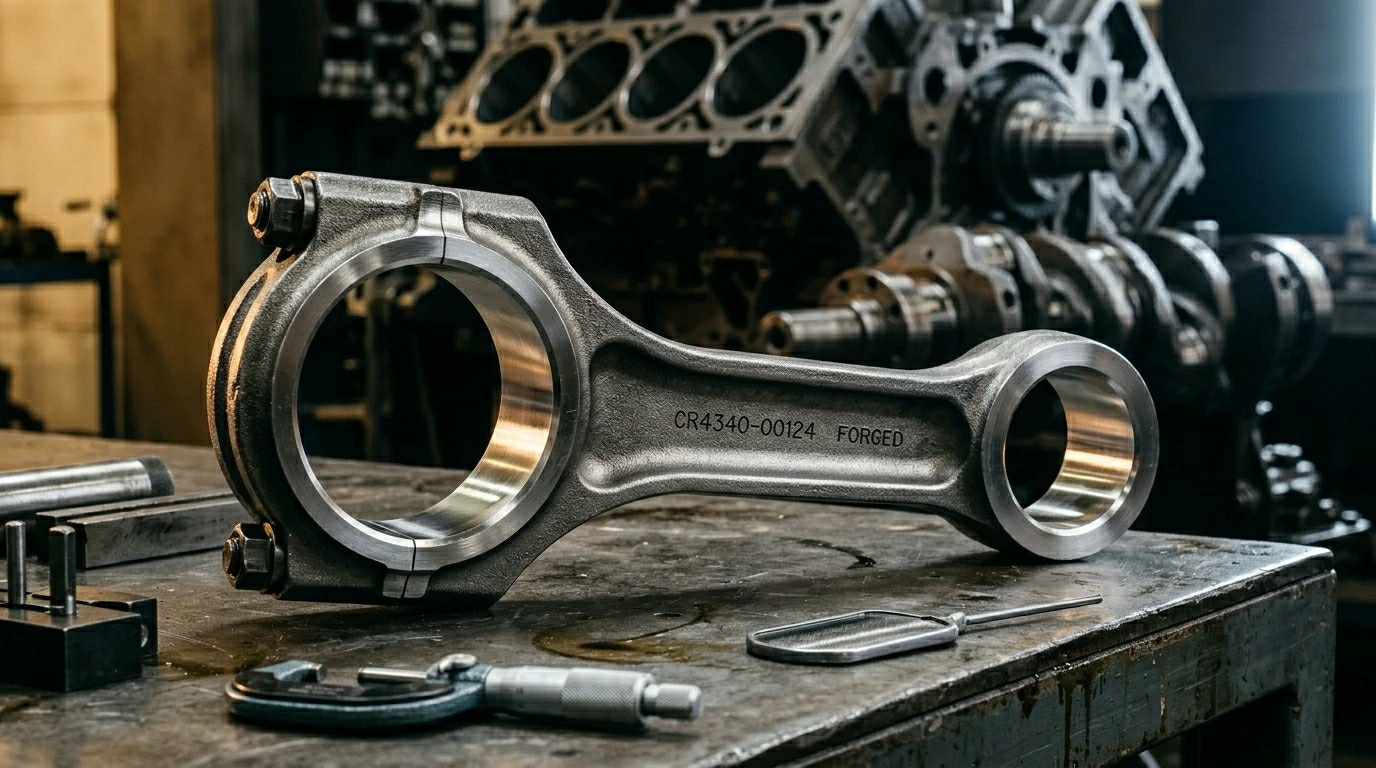

Коване клипњаче повезују клип са радилицом у моторима са унутрашњим сагоревањем - претварајући повратно кретање у ротационо. Клипњача доживљава и компресивна и затезна оптерећења кроз сваки удар снаге, а квар уништава мотор. Коване клипње за спајање су јаче од ливених или прашкастих металних шипки, што чини коване стандардом за перформансе и тешке-примену. Затворено{5}}ковање ефикасно производи попречни пресек И-греде- са добрим протоком зрна. Проврти са великим и малим крајевима су завршно обрађени до уских толеранција за пристајање лежајева. 1045 Угљенични челик је најчешћи материјал за отковке клипњаче. 4340 легирани челик пружа већу чврстоћу и отпорност на замор за перформансе и тешке-примену.

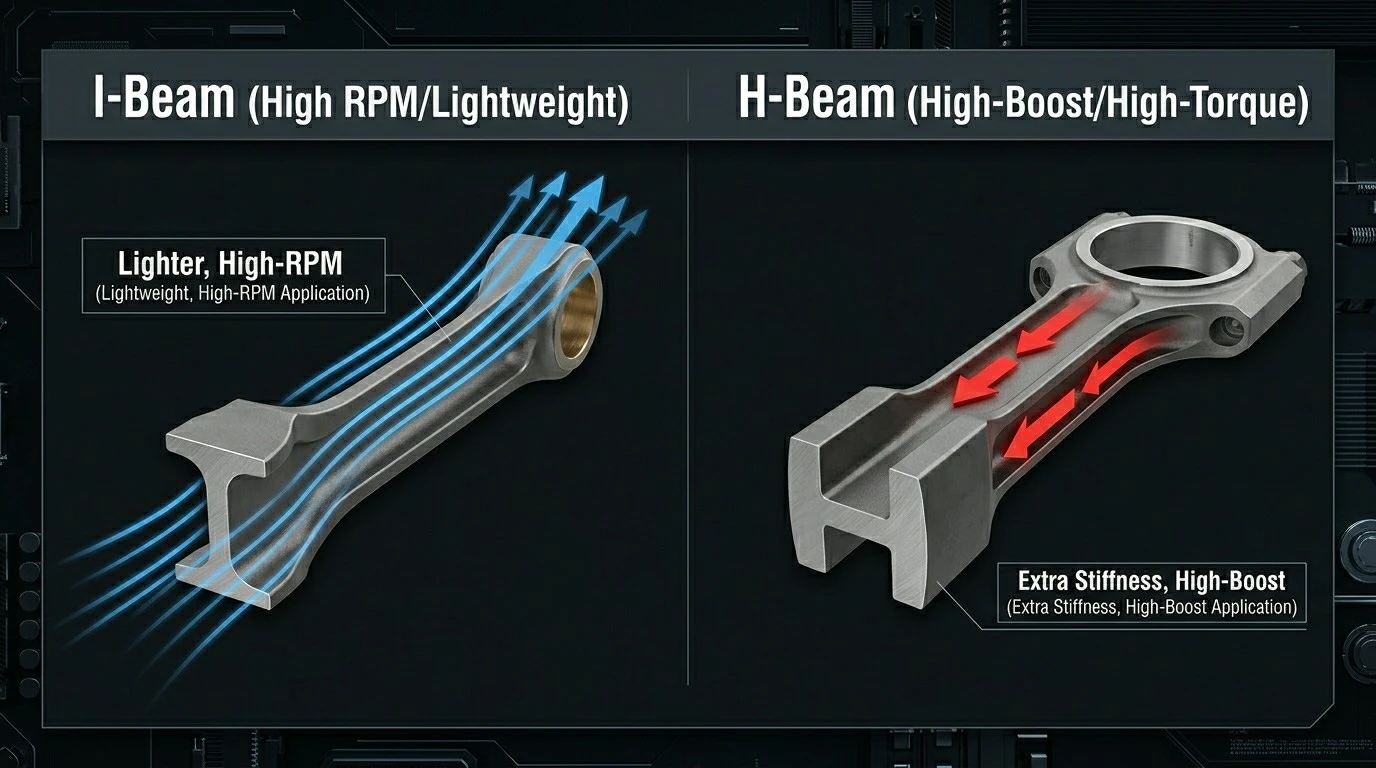

И-Града наспрам Х-Кипне шипке за греду
-окретне шипке су лакше за исту снагу - пресек И-попречног пресека- ефикасно користи материјал за отпорност на савијање. Клипњаче за Х{5}}окретне греде имају две паралелне греде које обезбеђују већу површину за контакт са главицама клипа-и бољу крутост под притиском. За апликације са високим{8}обр./мин, И-светло је обично лакше и довољно. За моторе са великим{11}}појачањем, великим-моторима где шипка види екстремна компресивна оптерећења, Х-греда обезбеђује додатну потребну крутост.
ФАК
П1: МОК?
А1: 10 комада за стандардне количине ковања.
П2: Материјали?
А2: 1045 угљенични челик, 5140, 4340 легирани челик.
П3: Метода ковања?
А3: Затворено-прецизно ковање за конзистентан облик и структуру зрна.
П4: Термичка обрада?
А4: Нормализовано, угашено и каљено, или каљено-на основу захтева примене.
П5: Прилагођене конфигурације?
А5: Да. Прилагођене дужине шипки, величине отвора и профили греда.
П6: Верификација квалитета?
А6: Да. Доступна је инспекција магнетних честица и верификација тврдоће.
У прецизној производњи се не може преговарати{0}}о квалитету. Свака компонента је подвргнута ригорозној инспекцији у свакој фази производње.
- ИАТФ 16949- Систем управљања квалитетом у аутомобилској индустрији за безбедносне{1}}критичне компоненте
- ППАП / ППФ- Документација процеса одобрења производног дела доступна је на захтев
- АИАГ Цоре Тоолс- АПКП, ФМЕА, СПЦ и МСА документација на захтев
- ЦММ инспекција- Мерење координата за сложене геометрије и уске толеранције
- Мерење храпавости површине- Ра, Рз и Рт графикон са сваким извештајем о инспекцији
- Пасивација / електрополирање- АСТМ А967 процедуре за отпорност на корозију
- Сљедивост материјала- Праћење топлотног броја од сировог материјала до готовог дела
Од сировина до готовог производа, сваки корак је контролисан и документован:
- Биллет Хеатинг- Прецизно загревање до температуре ковања уз праћење температуре
- Ковање- Затворена-матрица, отворена-матрица или прстен који се котрља до скоро-мрежног облика
- Подрезивање / пирсинг- Операције уклањања и бушења
- Термичка обрада -Путем -очвршћавања,{1}}очвршћавања или старења{2}}по потреби
- Завршна обрада- ЦНЦ обрада, брушење или супер-завршна обрада до коначних димензија
- Површинска обрада- Елоксирање, облагање или бризгање према спецификацији
- Инспекција и тестирање- Провера димензија, испитивање тврдоће, контрола површине
- Чишћење и паковање- Одмашћивање, спречавање рђе и заштитна амбалажа
